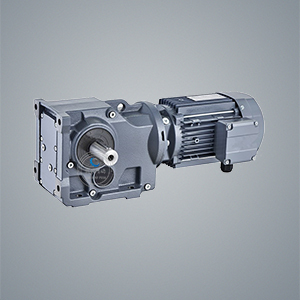

K系列螺旋锥齿轮减速机简介
一、结构特点:
1、体积小,传递扭矩大;
2、传动效率高,耗能低,性能优越;
2、传动平稳、噪音低、承载能力大,温升低、寿命长;
3、传动平稳,噪音小,适合在恶劣环境中长期连续工作;
4、模块组合体系基础上设计制造,有多种电机组合、安装形式和结构方式;
5、传动比分级细密,满足不同的使用工况,实现机电一体化;
二、材质:
1、箱体:高刚性铸铁带加强筋;
2、齿轮:优质合金钢,表面经渗碳淬火硬化处理,磨齿精细加工;
三、机座号:
37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157 / 167 / 187
四、输入功率及许用转矩:
机型号 | 37 | 47 | 57 | 67 | 77 | 87 | 97 | 107 | 127 | 157 | 167 | 187 | |
结构形式 | K KA KF KAF KAZ KAT KAB | ||||||||||||
输入功率(kw) | 0.18-3.0 | 0.18-3.0 | 0.18-5.5 | 0.18-5.5 | 0.37-11 | 0.75-2.2 | 1.1-30 | 3-45 | 7.5-90 | 11-160 | 11-200 | 18.5-200 | |
传动比 | 536-106.38 | 5.81-131.87 | 6.57-145.14 | 7.14-144.79 | 7.24-19+2.18 | 7.19-197.37 | 8.95-176.05 | 8.74-141.46 | 8.68-146.07 | 12.65-1560.41 | 17.28-163.91 | 17.27-180.78 | |
许用扭矩(N.m) | 200 | 400 | 600 | 820 | 1550 | 2700 | 4300 | 8000 | 13000 | 18000 | 32000 | 50000 |
五、减速机重量:
机型号 | 37 | 47 | 57 | 67 | 77 | 87 | 97 | 107 | 127 | 157 | 167 | 187 |
重量(KG) | 11 | 20 | 27 | 33 | 357 | 85 | 130 | 250 | 380 | 610 | 1015 | 1700 |
