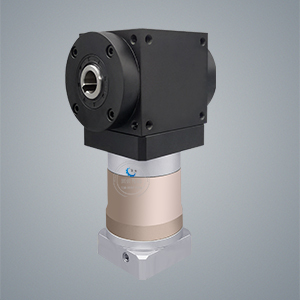

AT-FH精密行星直角换向器

AT-FH精密行星直角换向器

分享
  • 产品详情
  • 产品参数


AT系列精密行星换向器简介



一、结构特点:

   1、箱体为整六边形,其中五个面留有安装孔,能适应不同方位的安装;

   2、90度直角转向箱,设计使用寿命长,承载能力大,传动平稳,噪声低;

   3、AT精密行星换向器,传动效率大于95%;

   3、弧形圆锥伞齿轮组采用优质低碳合金钢,经渗碳淬火、研磨跑合,实现高精度的齿面闭式传动;

   4、AT行星直角换向器有多种规格,有多种速比,选型范围大,输出形式多样,可满足多种场合的需要;

   5、可实现减速、增速两种传动方式。

二、输入形式::

   1、轴输入型

   2、法兰孔输入,接电机型:

     单级速比: 3 / 4 / 5 / 7 / 10

     双级速比:12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 50

     AT090-T280三级速比:64 / 80 / 100 / 125 / 140 / 175 / 200 / 250

     额定扭矩: 25~3200Nm


三、输出形式:

   1、SZ:双轴输出

   2、DZ:单轴输出

   3、S3:键孔输出


四、机座号:

   AT065 / AT075 / AT090 / AT110 / AT140 / AT170 / AT210 / AT240 / AT280


欢迎致电咨询:固佐传动机械(上海)有限公司

                艾经理  021-57198099   15601977116


品牌
固佐
规格型号
AT065/075/090/110/140/170/210/240/280
速比
3~250
材质
合金钢
质保期
1年
