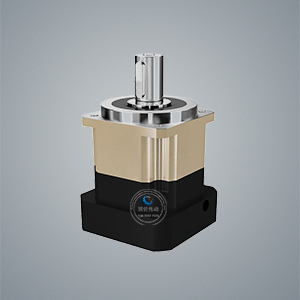

GX直齿方壳体行星减速机

GX直齿方壳体行星减速机

分享
  • 产品详情
  • 产品参数


GX系列直齿经济型精密行星减速机简介




一、产品概述:

上海固佐减速机生产的行星减速机主要为伺服电机、步进电机专用,最大特点为高精度、传递能力大,也可以配直流电机、单相电机、同步电机及各类三相异步电机等动力源。

   固佐直齿行星减速机采用行星齿轮结构设计,高性能合金钢特殊热处理,法兰等为高强度铝合金材质,具有外形美观、体积小、重量轻、扭矩大、噪音低、高效率、使用寿命长等特点。

   GX系列直齿行星减速机全封闭内加高性能润滑脂,终生润滑、终生免维护。


、型号:

   GX060 / GX090 / GX115 / GX142 / GX190 / GX220 / GX280/GX330


三、减速比::

   1、单段(L1):3 / 4 / 5 / 7 / 10

   2、双段(L2):12 / 15 / 16 / 20 / 25 / 28 / 35 / 40 / 50 / 70 / 100

   3、三段(L3): 64 / 80 / 100 / 120 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1000


四、精度:

   1、精密背隙P1:单段≤3arcmin   双段≤5arcmin  三段≤8arcmin

   2、标准背隙P2:单段≤8arcmin   双段≤10arcmin  三段≤12arcmin


五、效率:

   1、单段:≥ 96%
   2、双段:≥ 94%

   3、三段:≥ 90%


六、输出额定力矩:
   T2N:12 Nm - 885 Nm


七、电机功率:


57型配GX060: 75W 100W 150W

86型配GX060:90W 150W 200W 300W 450W 750W

86型配GX090:90W 150W 200W 300W 450W 750W

110型配GX090:600W 1000W 1500W 2000W

110型配GX115:600W 1000W 1500W 2000W

130型配GX142:1500W 2000W 3000W 3500W 4000W 4500W 5500W 7500W


欢迎致电咨询:固佐传动机械(上海)有限公司

                艾经理  021-57198099   15601977116


品牌
固佐
规格型号
GX060/090/115/142/190/220/280/330
速比
单级,双级,三级
材质
合金钢
质保期
1年
